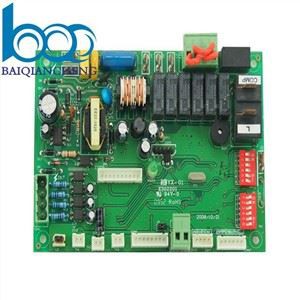

Komponentlarning ko'pligi tufayli PCBA platalarini ta'mirlash texniklardan turli xil keng tarqalgan ishlatiladigan elektron komponentlarning tuzilishi, ishlashi va ishlatilishini tushunishni talab qiladi va shu bilan birga ular elektron sxemalardagi sxematik diagrammalar bilan juda yaxshi tanish bo'lishi kerak. Bundan tashqari, multimetrlar, mantiqiy tekshirgichlar, osiloskoplar va boshqa keng tarqalgan asboblar kabi asboblardan foydalanishni bilish juda muhimdir.
1. Birinchidan, nosozlik nuqtasi joylashgan funktsional sxemani aniqlang. Nosozlik fenomeniga ko'ra, har qanday murakkab sxema elektr ta'minoti zanjirlari, signallarni qayta ishlash zanjirlari, chiqish zanjirlari va boshqalar kabi turli xil funktsional zanjirlardan iborat. Masalan, agar uskunada quvvat yo'q bo'lsa, biz birinchi navbatda elektr zanjirini tekshiramiz, shunda nosoz komponentlar ma'lum diapazonda qulflanadi.
2. Ikkinchidan, yoriqlar oralig'ini yanada toraytirish uchun kuchlanish usulidan foydalaning. Multimetr yoki osiloskop yordamida kalitning kuchlanishini o'lchash mumkin.&# 39 quvvat manbaini misol qilib olaylik. Hozirgi kunda aksariyat elektron uskunalar quvvat manbai sifatida kommutatsion elektr ta'minotidan foydalanadi va ularning aksariyati birlashtirilgan va periferik komponentlar kam. Biz faqatgina integral mikrosxemaning pin kuchlanishini o'lchashimiz va xatoni taqqoslash uchun to'g'ri qiymatni solishtirishimiz kerak. Ko'lami yanada qisqartirildi. (Ba'zan integral mikrosxemaga zarar etkazish ehtimoli periferik komponentlarga qaraganda ancha katta)
3. Nihoyat, shubhali tarkibiy qismlarni birma-bir o'lchab ko'ring. Yuqoridagi ikki bosqichdan so'ng biz xatolar diapazonini ma'lum darajada kamaytirdik. Quyidagilar faqat shubhali tarkibiy qismlarni birma-bir o'lchashlari kerak va ba'zi kichik SMD komponentlari ham to'g'ridan-to'g'ri almashtirilishi mumkin.
